A Tela do EchoLink

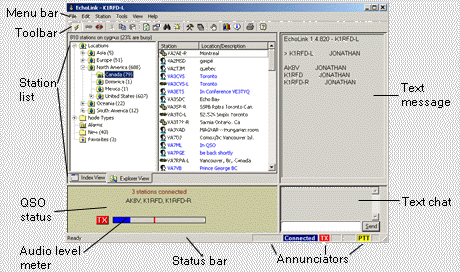

O diagrama abaixo mostra as partes chave da tela do EchoLink. Uma descrição de cada parte da tela segue.

Barra de Menu e Barra de Ferramentas:  Quase todos os comandos do EchoLink estão disponíveis na Barra de Menus. Muitos do comandos comumente usados também estão disponíveis por combinações de teclas, ou clicando nos ícones da Barra de Ferramentas. Para mais detalhes, veja Menus e Barra de Ferramentas. A barra de ferramentas pode ser mostrada ou ocultada (para economizar espaço na tela) escolhendo Toolbar no menu View.

Lista de Estações:  A Lista de Estações mostra cada estação que está usando o EchoLink no momento, incluindo o indicativo da estação, status, hora local, localização, e número de nó. A lista é atualizada periodicamente enquanto o EchoLink estiver rodando. Duas “vistas” diferentes da Lista de Estações estão disponíveis, selecionando as abas na parte inferior: Index View e Explorer View. Ambas as vistas listam as mesmas estações, mas em formatos diferentes. Para detalhes, veja Lista de Estações.

Status do QSO: A janela de Status do QSO mostra informação sobre a estação conectada atualmente. O indicativo da estação, país, e endereço de Internet (ou nome do host) são exibidos.

Medidor de Nível de Áudio: Níveis de áudio de entrada e saída são mostrados em um medidor tipo bar-graph, com zero à esquerda e o nível máximo à direita. Uma linha vermelha mostra o nível de pico. O medidor só é visível quando o EchoLink está conectado a outra estação, ou quando é usado o modo Sysop.

Barra de Status: A Barra de status no rodapé da tela mostra descrições dos itens do menu, quando são selecionados. A barra de status pode ser mostrada ou oculta (para economizar espaço na tela) pela escolha de Status Bar no menu View.

Indicadores: Nove áreas no rodapé da tela indicam quando certas funções estão ativas. Da esquerda para a direita, esses indicadores são descritos abaixo:

DTMF: No modo Sysop, essa área mostra dígitos DTMF que foram recebidos.

Connected: Indica quando o EchoLink está conectado a outra estação pela Internet.

TX: Indica quando o EchoLink está enviando áudio a uma estação pela Internet.

RX: Indica quando uma estação está enviando áudio para o EchoLink pela Internet.

SIG: No modo Sysop, indica quando um sinal está sendo recebido pelo receptor local.

: Indicador de Ocupado. No modo Sysop, indica quando o EchoLink determinou que a frequência local está em uso.

PTT: No modo Sysop, indica quando o transmissor local está transmitindo.

: Indicador de Largura de Banda Baixa. Pisca quando a conexão com a Internet não é rápida o suficiente para enviar dados de voz.  (Veja Indicador de Largura de Banda Baixa).

Bate-papo por Texto: Comentários digitados no teclado da(s) outra(s) estação(ões) aparecem aqui. Para enviar um comentário, digite-o na linha de baixo e clique Send (ou pressione Enter). O Bate-papo por texto só está disponível enquanto conectado.

Mensagem em Texto: Uma mensagem de bem-vindo da estação que você está conectado pode aparecer aqui. Se você é membro de uma conferência, essa janela lista o indicativo de cada estação, com uma pequena seta indicando que estação está falando no momento.
